高炉炉顶高清成像系统

数字化浪潮来袭,传统行业正面临新的挑战和机遇,特别是今年以来,受疫情影响,越来越多的企业,认识到数字化转型的迫切和重要,纷纷开始着手制定数字化战略,进行数字化转型探索和实践。

“数字化转型”已经上升为建龙集团的重大战略之一，各子公司也积极开展探索和实践，内蒙古建龙就为它的高炉装上了“千里眼、顺风耳”，组建了一支“智能装备小方队”。

它是安装在高炉炉顶的一种特种监控设备，通过预留孔对炉内生产情况进行实时连续监测，炉内布料溜槽的运转情况、料面分布情况、煤气流分布、煤气温度以及炉内塌料情况等一目了然。有了这套系统，操作人员就如同有了“透视眼”，操作及处理起来更方便、更从容，节省了大量的理论推算验证工作，更有利于高炉稳定炉况、提高铁水质量、降低消耗和成本。

高炉的稳定运行和长寿一直是所有钢铁公司关注的重中之重，而内蒙古建龙的“炉缸侵蚀模型”绝对称得上是“高大上”的尖端科技装备。高炉炉缸侵蚀模型可以时刻监测水温差和炉壳温度、冷却水流量、冷却设施动态变化，动态跟踪显示当前高炉炉缸侵蚀情况，通过数据多层次、多角度采集，能够监视炉缸健康状况；通过动态跟踪能够连续监视炉缸内部情况，准确掌握炉缸炉底等温线分布、耐火材料残存厚度、炉缸侧壁与炉底堆积厚度以及变化趋势,对提高高炉寿命、维持良好的炉缸工作状态起到了极大的作用。 高炉风口成像设备

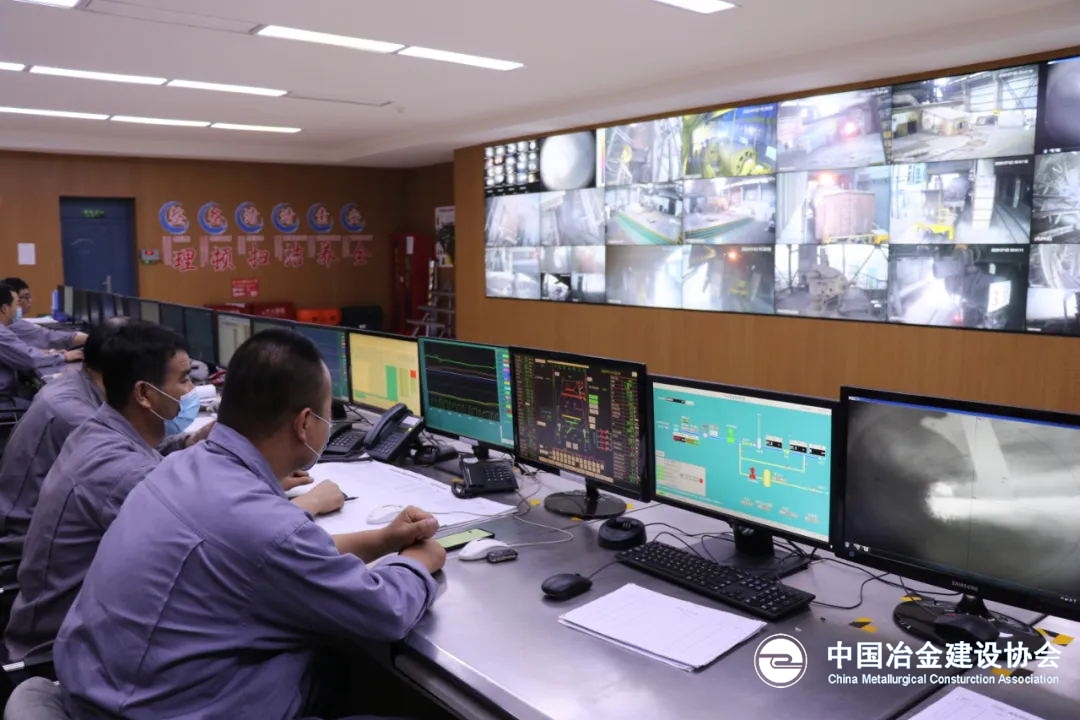

它是在高炉各个风口处安装的摄像装置，可以将视频信号传至高炉主控室，通过分屏技术在监视器屏幕上显示出各个风口的工作状况，得到对高炉操作有用的信息。高炉风口摄像系统投用后，高炉工在主控室、喷煤操作室及看水操作室均能同时观察风口工作状况的图像，可观察到各风口的明亮程度、焦炭的活跃程度，监测到煤粉喷枪的位置及喷煤状态，为高炉工提供了及时完整的高炉圆周方向的炉况信息。

尤为重要的是，风口摄像系统还能让操作人员及时发现渣皮或冷料下落的异常情况，指导高炉操作，大大减少了灌风口、烧套、风口烧穿等安全事故的发生，有利于高炉的各项技术经济指标不断优化、提高。

高炉炉顶煤气成分可以直接反映冶炼状态的状态参数，是高炉操作调节负荷的主要依据，同时反映冶炼过程煤气利用情况，对高炉负荷平衡至关重要。因此，内蒙古建龙还为钢铁厂安装了炉顶煤气在线监测系统，通过在线监测煤气中的CO、CO₂、H₂等含量，随时为操作人员测量和计算高炉煤气利用率，方便操作人员判断炉况和调整操作，同时，监测系统中的H₂含量监测可使操作人员判断炉内冷却设备是否漏水，以便及时更换或处理漏水冷却设备，避免因氢气含量高造成炉顶爆震及爆炸的安全事故。　（来源：乌海日报）
